MDB-RS232® (MDB2PC®)

Für ein einfaches Design von Automaten-Zahlungssystemen

Ein einfach zu bedienender, leistungsstarker MDB-Konverter. Es kann einen MDB-Schnittstellenscheinprüfer, einen Münzprüfer und ein bargeldloses Zahlungsgerät an einen RS232-Schnittstellencomputer, ein Android-Motherboard, eine SPS oder ein Raspberry Pi-Board anschließen. Vervollständigen Sie ein zuverlässiges Zahlungssystem für den Automaten.

MDB-RS232® (Pro Engineer)

Altersüberprüfung und USD-Gerät unterstützen

Wenn Sie Verkaufsautomaten für den Verkauf ähnlicher Produkte wie Zigaretten oder alkoholische Produkte entwickeln müssen. In einigen Ländern können diese Produkte auf verschiedene Altersgruppen beschränkt sein, daher muss der Automat das Alter des Käufers vor dem automatischen Verkauf bestätigen.
Wenn Sie einen Verkaufsautomaten entwickeln, benötigen Sie daher eine Schnittstelle zur MDB-Altersüberprüfung. Oder reservieren Sie die eventuell benötigte Schnittstelle für eine spätere Erweiterung. Natürlich ist unsere Version der MDB-Box voll kompatibel mit anderen Versionen.

MDB-RS232® (Himbeer-Pi-Hut-Version)

Einfaches Entwerfen eines Smart Raspberry Pi VMC

Die MDB Raspberry Pi Box ist Ihre gute Lösung für eine MDB-Integration mit Raspberry Pi. Es kann ein Raspberry Pi und ein MDB2Pi-Board aufnehmen und wird in einer einzigen Box geliefert. Dies bietet Ihnen alle Funktionen des MDB-RS232 und die Bequemlichkeit, zusammen mit dem Raspberry Pi zu passen.
Die MDB Raspberry Pi Box macht es einfach, einen intelligenten MDB-Automaten zu entwickeln. Das MDB2Pi in der Box kümmert sich um das MDB-spezifische 9-Bit-Format und die Timing-Einschränkungen und leitet die MDB-Daten einfach über ein einfaches serielles Protokoll an Ihre Anwendung weiter, die auf dem Raspberry Pi läuft.

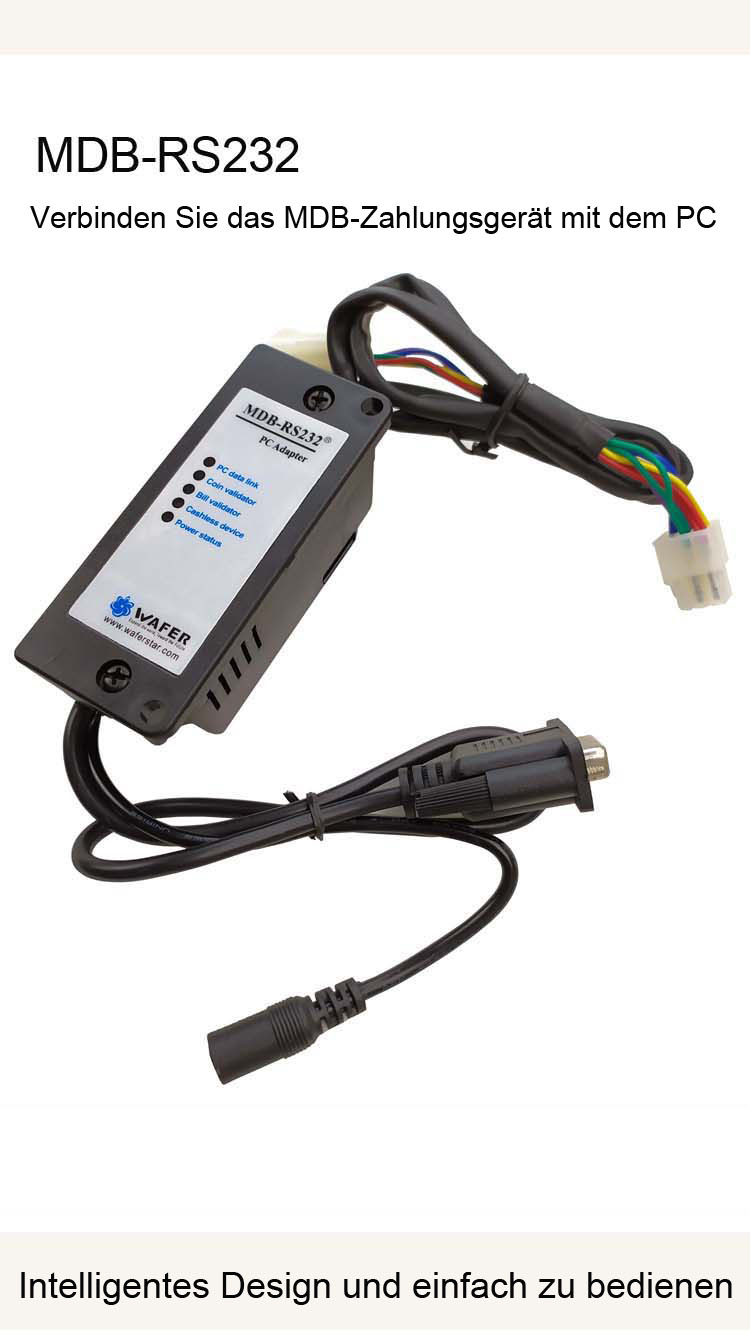

Über die MDB-RS232-Adapterbox


Smartes MDB-Kommunikationsmodul für das Automatendesign!

Intelligent gestaltete MDB-RS232-Adapterbox

Der Vending-Industriestandard NAMA Multi-Drop Bus (MDB) kann jetzt über MDB-RS232 mit einem PC verbunden werden. Die MDB-RS232 ermöglicht die Münzannahme, die Ausgabe von Wechselgeld, den Kreditkartenleser und die Rechnungsprüfung, alles vom PC gesteuert.

Entspricht allen NAMA MDB-Spezifikationen und ist mit jedem MDB-kompatiblen Verkaufsgerät kompatibel. Hardware-Schnittstelle wird mit Kabeln, Benutzerhandbuch und Benutzerhandbuch geliefert.

Wir entwickeln den MDB-Adapter seit mehr als 15 Jahren und die aktualisierte Version von MDB-RS232 wird immer mit der vorherigen Version kompatibel sein. Daher können Benutzer unsere Geräte mit Vertrauen verwenden, auch wenn unsere Produkte aktualisiert wurden und Ihr technisches Personal möglicherweise gegangen ist. Aber unsere neue MDB-Box bleibt kompatibel. Sie können es immer noch direkt kaufen, Plug-and-Play. Dies führt nicht dazu, dass Sie Ihren Kunden keine Dienste anbieten können, weil Sie den vorherigen Adapter nicht kaufen können.

Hauptmerkmale von MDB-RS232


Gerne wählen und nutzen Sie unsere MDB-Box. Es ist ganz einfach zu starten!

Design, Herstellung und Verkauf


Heißverkaufte Produkte von WAFERSTAR rund um Automaten!

Wie funktioniert die MDB-RS232? Spielen und anschauen!



MDB-RS232 anzeigen        Raspberry Pi-Version

Kompatibilitätstest

Test mit PAX IM20

Test mit Nayax vpos Touch-Kartenleser

MDB-SPY mit FuJi Verkaufsautomat Video ansehen

Video zum MDB-SPY mit Necta-Kaffeeautomat ansehen

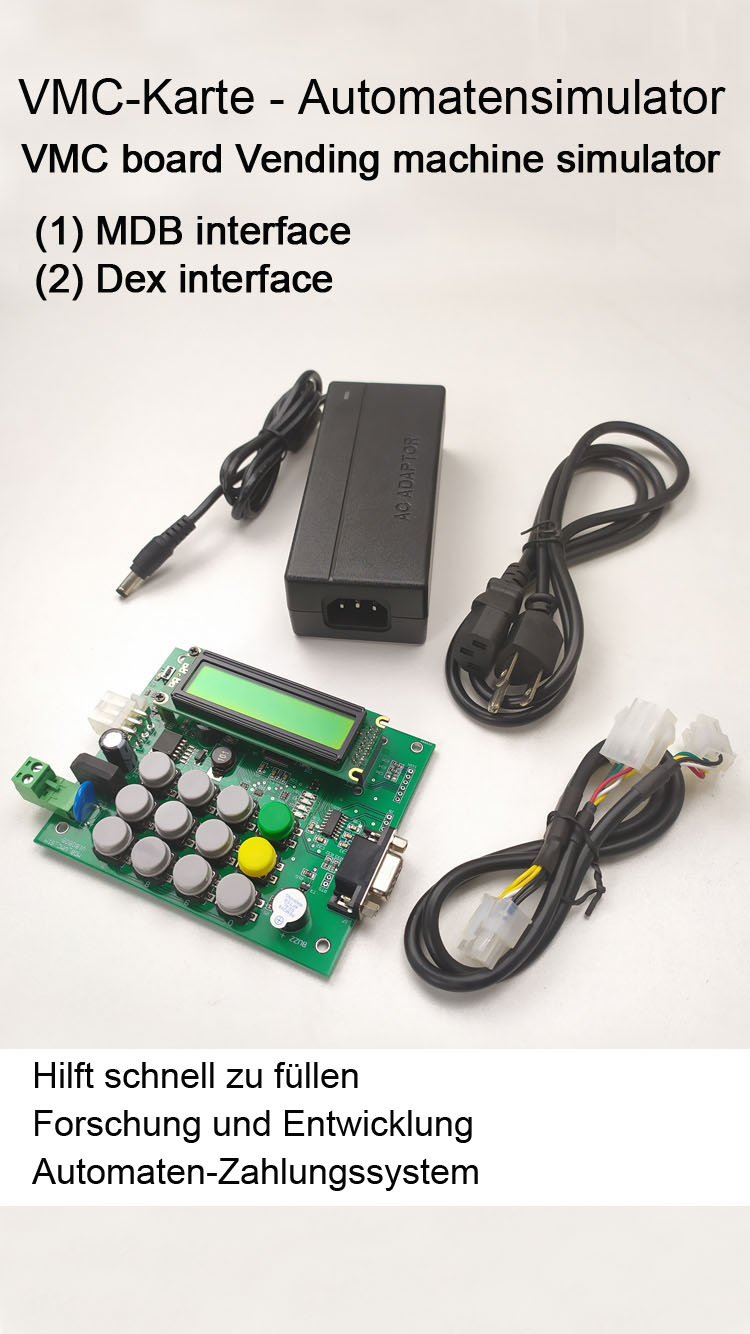

Hauptmerkmale von VMC Simulator


Intelligentes VMC-Board für den Test von bargeldlosen Geräten. Der Einstieg ist sehr einfach!

Letpos Hauptmerkmale


Verbinden Sie das MDB-Zahlungsgerät mit dem Zahlungsautomaten mit Pulse-Schnittstelle!

Hauptmerkmale von MDB-SPY


Überwachen Sie den MDB-Bus, um MDB-Protokolle zu lernen, mdb-Sniffer, um Protokollfehler, Inkompatibilitäten und Zeitüberschreitungen herauszufinden!

Was unsere Benutzer sagen


Sehen Sie, was unsere zufriedenen Kunden über MDB-RS232 sagen. Wir sind stolz darauf, unsere Nutzer zu haben.

Zertifikatsanzeige


Waferstar MDB-Produkte, Testzertifikate, Produktzertifizierungen und Hochleistungsprodukte bieten Kunden zuverlässige Garantien.

Relative Produkte


Wir haben eine Reihe von verwandten Produkten verfügbar!

Базовый
MDB-RS232

COM-Version

  • RS232-Schnittstelle
  • Guter technischer Support
  • Langfristige Anwendungsgarantie
  • Einfach und professionell
  • Online-Skype-Dienst
Jetzt bestellen
USB
MDB-RS232

USB-Version

  • Vollkompatibel
  • FT232RL USB-Chip an Bord
  • Umfassende USB-Treiberunterstützung
  • Einfach und professionell
  • Online-Skype-Dienst
Jetzt bestellen
Raspbery Pi
MDB-RS232

Raspberry Pi-Version

  • Anschließen des Raspberry PI
  • Gut gestaltetes Kunststoffgehäuse
  • Kommunikation über RXD und TXD auf GPIO
  • Ausgang DC5V für Raspberry PI
  • Online-Skype-Dienst
Jetzt bestellen

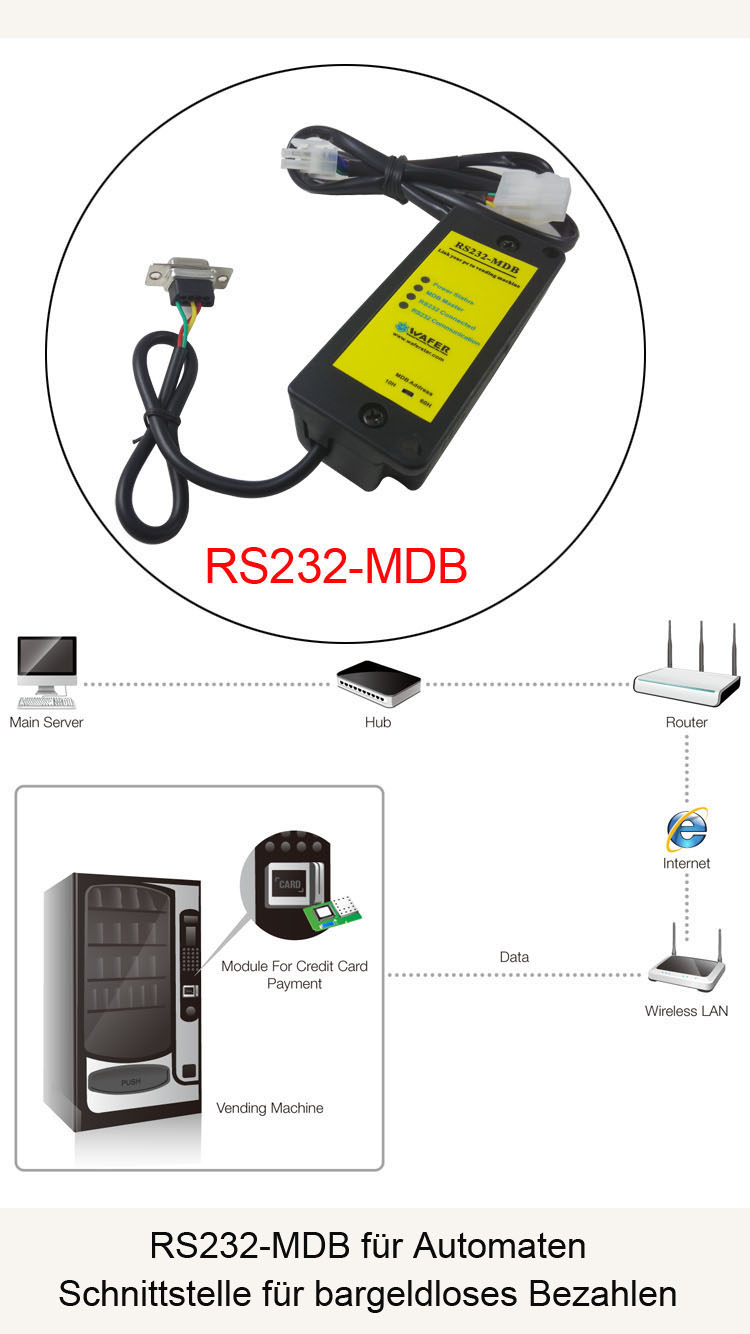

RS232-MDB
RS232-MDB

Für bargeldloses Bezahlen

  • Unterschied von MDB-RS232
  • Für bestehenden Automaten
  • Funktioniert als mdb bargeldloses Zahlungsgerät
  • Einfach und professionell
  • Online-Skype-Dienst
Jetzt bestellen

Laden Sie die Dateien herunter


Laden Sie das Handbuch herunter und bestellen Sie die Muster zum Testen. Glauben Sie, dass WAFERSTAR Ihnen einen überraschenden Start verschafft!

descargar manual Руководство по быстрому запуску

Häufige Fragen und Antworten


Hier finden Sie die Fragen und Antworten Ihres Interesses!


    Der erste Zweck des MDB-RS232 (MDB2PC) besteht darin, einen Verkaufsautomaten zu bauen. Ihr Motherboard, z. B. ein Android-Motherboard, Raspberry Pi, ein Industriecomputer oder eine SPS, hat keine MDB-Schnittstelle, und das von Ihnen gewählte Zahlungsgerät, z. B. Münzprüfer, Geldscheinprüfer, ist eine MDB-Schnittstelle. Dann brauchen Sie diesen MDB-Adapter.
    MDB ist das von NAMA-Mitgliedern entwickelte Protokoll. Das Protokoll "Multi-Drop Bus" (MDB) ist nicht kompatibel mit dem Standard-PC-RS232-Protokoll und erfordert daher einen Hard- und Softwarekonverter. Der MDB-RS232 wurde entwickelt, um das MDB-Protokoll in ein RS232-Protokoll umzuwandeln und führt auch die erforderliche Spannungsumwandlung durch. Die MDB-RS232 entlastet auch die Polling-Anforderungen, wodurch derselbe PC problemlos andere Aufgaben ausführen kann.
    Die MDB-RS232 ist erforderlich, um das Standard-MDB-Protokoll von Automaten mit einem Standard-PC zu verbinden, weil:
  •  Die MDB verwendet 11 Bits und ein 9-Bit-Byte.
  •  Die Polling-Anforderungen für die verschiedenen MDB-Geräte sind zu hoch (20-200 ms), aber der normale PC kann die Polling-Anforderungen nicht erfüllen.
  •  Die MDB-RS232 übernimmt die Polling-Anforderungen und erzeugt einen Interrupt auf der seriellen Schnittstelle des PCs.
  •  Diese Methode ermöglicht es dem PC, normale Operationen durchzuführen und auf Interrupt-gesteuerte Kommunikationsereignisse im UART-Puffer zu reagieren.
  •  Alle Daten eines MDB-Geräts stehen dem PC zur Verfügung.
  •  Zusätzlich können alle Befehle vom PC an das MDB-Gerät gesendet werden.
  •  Die MDB-RS232 verbindet das MDB-Vending-Slave-Gerät über die serielle Schnittstelle (DB9) mit dem PC.
  •    Wir haben zu viele Automatenhersteller oder Zahlungsmittelhersteller gesehen, die ihr Geschäft aufgeben mussten. Da das Zahlungssystem nicht universell ist, ist es nicht möglich, ihre Automaten in Zukunft aufzurüsten. Zahlungsgeräte mit seriellen Schnittstellen oder anderen Schnittstellen können nur auf die von Ihnen gewählte Marke beschränkt werden und können nicht direkt durch andere Marken von Zahlungsgeräten ersetzt werden. Daher empfehlen wir allen Kunden, sich für die MDB-Zahlungsschnittstelle zu entscheiden, was die Kosten um 20 USD oder 30 USD erhöhen kann, aber aufgrund der Vielseitigkeit des Geräts wird die Auswahl an Zahlungsgeräten erheblich erhöht, was eine Menge Verwaltungskosten spart. Wenn wir uns beispielsweise für ein serielles bargeldloses Zahlungsgerät einer Marke entscheiden, können wir es nicht durch ein Gerät einer anderen Marke ersetzen, auch wenn die Verwaltungskosten später immer höher werden. Das Gleiche gilt für den Banknotenleser und den Münzprüfer, ohne die universelle MDB-Schnittstelle könnten wir später kein besseres Zahlungsmittel wählen.
       Sie müssen ein DC24V-Netzteil vorbereiten, der Strom kann mindestens 3A DC-Netzteil erreichen. Sie müssen bestätigen, ob Ihr Motherboard über einen COM (DB9)-Port verfügt. Wenn nicht, müssen Sie möglicherweise im Voraus einen RS232-zu-USB-Adapter vorbereiten. Selbstverständlich können Sie MDB-RS232 mit USB-Schnittstelle auch direkt nachbestellen.
    Natürlich wird die MDB-RS232 der USB-Schnittstelle mit dem Motherboard verbunden und der USB-Treiber muss auf dem Motherboard installiert werden. Auf diese Weise wird beim Einstecken der USB-Version von MDB-RS232 auf das Motherboard ein virtueller COM-Port generiert. Die RS232-Kommunikationssteuerung kann gemäß dem COM-Port-Modus durchgeführt werden.
       Die Hardwareanbindung ist natürlich relativ einfach. Ein professioneller Hardware-Ingenieur ist nicht unbedingt erforderlich. Sie benötigen jedoch einen professionellen Software-Ingenieur, um die anschließenden VMC-Softwareentwicklungsarbeiten durchzuführen. Gleichzeitig müssen Sie auch das MDB-Standardprotokoll recherchieren und lesen, damit Sie die Geräte vollständig kontrollieren und ein höherwertiges Softwaresystem entwickeln können.     Daher müssen Sie nach Erhalt der MDB-RS232-Muster den MDB-Geldscheinprüfer und den Münzprüfer (natürlich können wir auch das MDB-Bargeldlosgerät gleichzeitig miteinander verbinden), das andere DB9-Ende an den Computer anschließen und drehen auf dem MDB-PC-Testtool von Waferstar (öffnen Sie den richtigen seriellen Port). Starten Sie dann die Geräte mit DC24V. Nach der Stromversorgung sendet MDB-RS232 automatisch Polling-POLL-Befehle an jedes MDB-Gerät, und alle gültigen Daten werden nach dem Einschalten des Geräts an die serielle Schnittstelle des Computers weitergeleitet. Gleichzeitig können Sie auch MDB-Befehle senden, um das Zahlungsgerät über die MDB-Testsoftware zu steuern. Zum Beispiel "Aktivieren", "Deaktivieren" und so weiter. Sie können zum Testen Geldscheine und Münzen verwenden. Nach Erhalt der Banknoten oder Münzen werden die Daten rechtzeitig an den Computer gesendet.
        Auf diese Weise haben wir nach einem einfachen Test ein vorläufiges Verständnis des MDB-Protokolls und der Befehle. Dann können wir das MDB-Protokoll vergleichen, um die gesendeten Befehle und die empfangenen Daten zu lernen und zu verstehen.
        Als nächstes können Sie Ihr eigenes Anwendungsdesign starten, Sie können das WINDOWS-System verwenden, natürlich werden sich viele Kunden auch für das Android-System-Motherboard entscheiden.
        Natürlich wird es in Ihrem Designprozess einige Probleme geben, und wir können auch die Techniker von Waferstar konsultieren. Wir bieten die beste Unterstützung, damit Sie das Projektdesign schnell verstehen und abschließen können.
       Nach dem Kauf der MDB-RS232 von WAFERSTAR stellen wir Ihnen eine leicht verständliche Kurzanleitung zur Verfügung. Eine PC-Testsoftware wird ebenfalls bereitgestellt. Auf diese Weise können Sie, nachdem Sie Mainboard und Zubehör vorbereitet haben, das mdb-Bezahlgerät direkt mit der Demo-PC-Testsoftware von WAFERSTAR testen und steuern. Zum Beispiel Zahlungen empfangen, Geräte aktivieren und deaktivieren usw.
       Wenn Sie den Quellcode der PC-Testsoftware benötigen, müssen Sie natürlich das SDK erwerben. Das SDK enthält auch detaillierteren und reaktionsschnellen technischen Support (dies ist der entscheidende Punkt) und zwei USB-zu-Seriell-Adapter.
       Nach dem Kauf des SDK hilft Ihnen unser technisches Personal, das MDB-Protokoll zu verstehen, die Fehler beim Empfangen und Senden von MDB-Befehlen zu analysieren, einschließlich des anschließenden Verständnisses des Protokolls. Dies entspricht einem geringen Aufwand für Sie und einer weiteren technischen Anleitung zum MDB-Protokoll, damit Sie die Entwicklung schnell verstehen und abschließen können.
        Im WAFERSTAR Online-Shop haben wir eine MDB-RS232-Box und auch ein neues Modell 2020-Version MDB-RS232. Normale MDB-RS232 sendet den Aktivierungsbefehl an den angeschlossenen MDB-Münzprüfer, Geldscheinprüfer und das bargeldlose Gerät, aber der 2020 Die Version MDB-RS232 wird die Aufgabe nicht erfüllen. Beginnen Sie einfach mit der Abfrage der Slave-Zahlungsgeräte und VMC muss diese Befehle senden. Wenn wir also die Münz- und Geldscheinprüfer an die MDB-Box anschließen und einschalten, auch wenn kein PC angeschlossen ist, aktiviert Normal MDB-RS232 den Münzprüfer und den Geldscheinprüfer und ist bereit, die Münze oder die Geldscheine anzunehmen. Aber V2020 Version Box, nach dem Einschalten, sind alle Zahlungsgeräte im deaktivierten Status.
        Für neue Benutzer empfehlen wir natürlich dringend die neue Version 2020 von MDB-RS232. Denn die neue Version verfügt nicht nur über einige Befehlsoptimierungen, sondern unterstützt auch mehr Slave-Geräte, wie Cashless 60H-Adressgeräte, USD-Geräte usw., was spätere System-Upgrades erleichtern kann. Die alten Benutzer können die vorherige Version von MDB-RS232 weiterhin verwenden, wenn sie die Software nicht ändern möchten oder den Kundendienst vereinfachen möchten.

        Im Onlineshop von WAFERSTAR gibt es einen MDB-RS232-Adapter. Es gibt auch einen RS232-MDB-Adapter. Sie sehen zwar ähnlich aus, sind aber eigentlich zwei völlig unterschiedliche Produkte. Wenn Kunden die Produktbeschreibung nicht sorgfältig lesen, wird eine Bestellung leicht falsch aufgegeben. Bitte lesen Sie das Folgende sorgfältig durch. Wenn Sie sich nicht sicher sind, können Sie uns auch vor der Bestellung kontaktieren.
        MDB-RS232 wird verwendet, um den MDB-Geldscheinprüfer, Münzprüfer, bargeldlosen Zahlungsgerät mit dem RS232-Gerät, beispielsweise einem Computer oder einer SPS, zu verbinden. Anschließend entwerfen Sie die Software, die auf dem PC ausgeführt wird und als Hauptsteuerung des Verkaufsautomaten fungiert. Sie entwickeln zum Beispiel die Kiosk-Informationsmaschine. dann müssen Sie den MDB-Banknotenprüfer, den Münzprüfer an den Computer anschließen, wissen jedoch nicht, wie Sie das MDB-Schnittstellenzahlungsgerät an den Computer anschließen, da der Computer nur über den RS232-Port und keinen MDB-Port verfügt MDB-RS232-Adapter (MDB2PC-Adapter).
        RS232-MDB wird verwendet, um den PC an einen vorhandenen Verkaufsautomaten anzuschließen. Dann müssen Sie die Software entwerfen, die auf dem PC, der POS oder anderen RS232-Geräten läuft und als die Slave bargeldloses Zahlungsgerät. und dann funktioniert Ihr PC als bargeldloses Zahlungsgerät zu einem vorhandenen Automaten. Wenn Sie beispielsweise den PC verwenden möchten, um einem bestehenden Automaten Zahlungsguthaben zu geben, oder wenn Sie die Internetverbindung zum Automaten herstellen und dem Automaten aus der Ferne Guthaben geben möchten, müssen Sie den RS232-MDB-Adapter bestellen ( PC2MDB-Adapter).
        Aus der obigen Beschreibung ist ersichtlich, dass RS232-MDB tatsächlich als bargeldloses Zahlungsgerät verwendet und an das MDB-RS232-Gerät angeschlossen werden kann. Hier wird MDB-RS232 als Host-Gerät direkt mit dem PC verbunden. Das RS232-MDB ist eine Art Slave-Zahlungsgerät, das gleichzeitig zum Geldscheinprüfer und Münzprüfer geschaltet ist.


  • Ich habe den Unterschied verstanden, was ich brauche ist MDB-RS232. Jetzt Muster bestellen! .........
  • Jetzt verstehe ich den Unterschied zwischen ihnen, was ich brauche ist RS232- MDB. Ich möchte weiterhin mehr über RS232-MDB erfahren....... ...
  • NAMA veröffentlicht MDB-Version 4.3
        CHICAGO – 22. August 2019 – NAMA gab heute die Veröffentlichung der neuesten Version des Multi-Drop Bus (MDB)-Standards – Version 4.3 – bekannt.
        In diesem Frühjahr ernannte der Vorsitzende der NAMA VDI Task Force, Chris Lilly (Compass Group USA), einen Ad-hoc-Ausschuss für technische Normen unter der Leitung von Bob Ross (Ellenby Technologies, Inc.) mit besonderer Unterstützung von Scott Hudis (Fawn Engineering Corp.) und Joe Simpkins ( USA Technologies, Inc.), um Überarbeitungen der MDB-Version 4.2 zu implementieren. Fünfzehn NAMA-Mitglieder haben sich freiwillig zur Teilnahme an dieser neuesten Aktualisierung gemeldet, und bedeutende Beiträge wurden auch von der European Vending Association (EVA) unter der Anleitung von Vladimir Lopatin (Uvenco Group) geleistet.
        „Als VDI-Koordinator begrüße ich die gute Arbeit dieses Komitees unter der geschickten Leitung von Chris Lilly, Bob Ross und Vladimir Lopatin“, sagte Michael Kasavana, Ph.D., NAMA-Stiftungsprofessor Emeritus. „Die Mitglieder des Komitees haben wertvolle Beiträge geliefert, die unsere Branche enorm beeinflussen. Die MDB Version 4.3 ermöglicht eine umfassende Behandlung bargeldloser Transaktionen über Convenience-Dienste hinweg. Der MDB-Standard hat eine lange Tradition in Bezug auf Qualität und Zuverlässigkeit, und MDB Version 4.3 basiert auf denselben bewährten Prinzipien“, schloss er.
        Der Standard MDB Version 4.2 wurde acht Jahre lang nicht überarbeitet. MDB Version 4.3 ist jetzt als herunterladbares PDF auf der NAMA-Website verfügbar. Laden Sie Ihr Exemplar hier herunter. Es ist wichtig zu beachten, dass die Überarbeitungen der MDB-Version 4.3 im Vergleich zur früheren Version nur in „Abschnitt 7 – Bargeldlose Geräte“ erscheinen. Der überarbeitete Abschnitt 7 ist farbcodiert, um die Änderungen zu verdeutlichen. Alle anderen Abschnitte von MDB Version 4.3 bleiben identisch mit denen von MDB 4.2.
          MDB-RS232 unterstützt das NAMA MDB-Protokoll in V4.3
        Da jedes bargeldlose MDB-Zahlungsgerät das Standardprotokoll erfüllen muss, kann es über MDB-RS232 mit dem Android-Motherboard verbunden werden und Befehle zur Steuerung senden.
        Natürlich unterscheiden sich bargeldlose Zahlungsgeräte von Barzahlungen (Schein oder Münzen) und erfordern in der Regel die Unterstützung des kartenausgebenden Unternehmens.
        Beispielsweise muss die Kreditkartenzahlung zum Zeitpunkt der Zahlung von der Bank genehmigt werden. Daher müssen Cashless-Geräte vor der Nutzung mit dem Bezahlsystem verbunden werden.
        Wie zum Beispiel NAYAX-Geräte, die jedoch an jeden Verkaufsautomaten angeschlossen werden können. Sie müssen jedoch sicher sein, dass es über andere 4G- oder andere Netzwerke mit dem NAYAX-System verbunden werden kann. Das Nayax-System muss die Sicherheit und Registrierung des Geräts bestätigen. Wenn Sie diesen Gerätetyp verwenden, müssen Sie daher zuerst mit dem Dienstanbieter, z. B. der Firma Nayax, kommunizieren, um sicherzustellen, dass das von Ihnen benötigte Gerät gültig ist und sich mit dem Zahlungssystem verbinden kann.
        Tatsächlich gibt es ein Fast User Manual zur Verwendung sowie einen Vortest mit dem PC-Testtool. Der Software-Ingenieur verfügt über ein grundlegendes Verständnis von MDB-Zahlungsgeräten und -protokollen. Wir empfehlen Kunden nicht, SDK zu kaufen. Nach dem Kauf von Mustern und dem Testen der Geräte gemäß Handbuch ist die verbleibende Arbeit eigentlich das Softwaredesign des Automatensystems für den Kunden. Der MDB-Zahlungsteil ist nur ein sehr kleiner Teil des Softwaresystems (natürlich ist die Stabilität des Zahlungssystems sehr wichtig). Daher kann ein erfahrener Softwareingenieur das Design des seriellen Kommunikationsteils leicht abschließen.
        Wenn Engineer kein erfahrener Kommunikationsdesigner für serielle Schnittstellen ist oder einfach nur das Design und die Verarbeitung von Befehlen verstehen möchte, können Sie das SDK natürlich auch kaufen. Das SDK enthält hauptsächlich den Quellcode des PC-Testtools. Das Wichtigste ist, dass wir beim Kauf des SDK mehr technischen Support für das MDB-Protokoll bieten. Zum Beispiel Protokollanalyse, Befehlsverarbeitung und Flussdesign. Diese können Ihnen einen Teil der Entwurfszeit sparen.
        Selbstverständlich sind unsere Dienstleistungen weder programmsprachenspezifisch, noch analysieren wir den Softwarecode des Kunden.
        MDB-RS232 ist nur ein Zahlungsgerät, das verwendet wird, um die MDB-Schnittstelle, wie Geldscheinprüfer, Münzprüfer und Kartenleser (bargeldloses Gerät) mit seriellen Geräten wie Ihrem Android-Mainboard, Ihrem Industriecomputer (SPS) usw. zu verbinden. , um die Zahlungsschnittstelle zu vervollständigen. Auf diese Weise können Sie auf dem VMC ein Programm erstellen, um das Zahlungsgerät zu steuern und Zahlungsdaten zu empfangen.
        Mit anderen Worten, MDB-RS232 ist nur eine Schnittstelle zum Empfangen und Bezahlen, nicht alle Automaten. Sie müssen auch das Stromversorgungssystem, den Antriebskreis, den Sensorkreis usw. konfigurieren.
        Wenn Sie beispielsweise ein Informationsabfragegerät entwerfen müssen, müssen Sie möglicherweise einen Drucker anschließen.
        Wenn Sie beispielsweise eine SB-Kaffeemaschine entwerfen, benötigen Sie möglicherweise eine Antriebsplatine, die Hauptplatine sendet Anweisungen zum Antreiben des Motors zum Mahlen von Kaffee und muss den Status verschiedener Sensoren erkennen usw.
        Tatsächlich stimmt dies nicht unbedingt.
        Da es viele Arten von Zahlungsgeräten gibt, wie z. B. Pulsschnittstellen (natürlich benötigen Sie ein Puls-zu-Seriell-Gerät, wir können es auch bereitstellen). Sie können auch Zahlungsgeräte mit RS232-Schnittstelle direkt nutzen. Dann können Sie direkt eine Verbindung zum seriellen Port von VMC herstellen. Das größte Problem dieses Designs besteht natürlich darin, dass das serielle Portprotokoll kein internationales Standardprotokoll ist, sondern ein von jedem Hersteller definiertes Protokoll. Dies ist nicht universell und austauschbar. Das heißt, Sie müssen die gleichen Geräte verwenden, wenn Sie in Zukunft warten und aufrüsten. Wenn Sie in andere Länder exportieren, wird die Aufrechterhaltung des Verkaufs sehr mühsam.
        Die Schnittstellenausstattung MDB ist ein internationaler Standard. Jeder Markenhersteller, jedes Währungsgerät, jedes Münzgerät, Banknotengerät, Kreditkartenleser, solange es sich um eine MDB-Schnittstelle handelt, muss dem gleichen Protokoll entsprechen. Auf diese Weise kann es während der Nachbearbeitung und Wartung einfach durch Geräte jedes Herstellers ersetzt werden und unterliegt keinen Einschränkungen.
        1. Wir sind ein 2006 gegründetes Unternehmen mit einer 15-jährigen Geschichte. Wir beschäftigen uns seit mehr als 12 Jahren mit der Herstellung von MDB-Adaptern. Wenn es unser alter Kunde ist, kennen Sie unsere Designgeschichte. Jahrelange Designerfahrung und Produktaktualisierungen haben uns reiche Erfahrung in Produktion, Design, Wartung und technischem Support gegeben.
        2. Da Systemdesign, Verkauf und Marktschulung des Verkaufsautomaten viel Zeit in Anspruch nehmen, können wir noch viele Jahre lang technischen Support und After-Sales-Service anbieten. Wenn Sie sich für das Produkt eines instabilen Unternehmens entscheiden, ändert sich das Lieferantenunternehmen nach Abschluss des Designs, das Produkt stoppt die Produktion, Probleme mit der Produktqualität und andere Unfälle, was zu einer Verlegenheit führt, die Sie nicht weiter kaufen können. Oder nachdem einige Produkt- oder technische Probleme aufgetreten sind , werden Sie nie in der Lage sein, technischen Support oder Lösungen zu erhalten.
        3. Wir haben einen konkurrenzfähigen Preis. Natürlich ist der Preis bei SB-Verkaufsprodukten definitiv nicht das Wichtigste, denn Stabilität ist in unbeaufsichtigten Situationen sehr wichtig. Nur so kann die Maschine den Kunden störungsfrei Vorteile bringen.
        4. Wir bieten Lösungen und Upgrades für eine Reihe von Produkten an, und unsere Upgrades sorgen für Kompatibilität. Um unseren Kunden einen guten Produktsupport zu bieten.
        1. Unsere 2020er Version MDB-RS232 Box und die MDB-RS232 Pro Engineer Version können Cashless 01 und Cashless 02 gleichzeitig unterstützen.
        2. Unsere MDB Pro Engineer-Version kann auch die USD- und Altersüberprüfung unterstützen
        3. Normalerweise verwenden Sie für Neukunden einfach unser MDB-RS232 V2020. Wenn Sie den Automaten mit der Altersüberprüfungsfunktion entwickeln müssen, müssen Sie die Pro Engineer-Version bestellen.
        Ja, wir bieten die erforderliche technische Unterstützung für den Gerätetest der USD- und AGE-Verifizierung. Natürlich müssen Sie zuerst eine Standard-MDB-Schnittstelle USD (Slave) oder ein AGE-Verifizierungsgerät bestellen oder haben.
        Schauen Sie sich an, ob unser LETPOS Board für Ihre Projektanforderungen geeignet ist.
        http://www.letpos.com     Das letpos Board kann Zahlungen von MDB-Zahlungsgeräten empfangen und zu einem voreingestellten Preis in eine bestimmte Anzahl von Impulsausgängen umwandeln.
        MDB-Peripherie-Adressen
    Die folgenden Adressen sind definiert. Beachten Sie nochmals, dass die gezeigten Bits die oberen fünf Bits (7,6,5,4,3) des Address Byte sind und für alle Adressierungen einschließlich der File Transport Layer verwendet werden, die in Abschnitt 2.6 beschrieben werden. Die unteren drei Bits (2,1,0) werden für den Befehl verwendet.
    Adressdefinition
    00000xxxB (00H) Reserved for VMC
    00001xxxB (08H) Changer
    00010xxxB (10H) Cashless Device #1
    00011xxxB (18H) Communications Gateway
    00100xxxB (20H) Display
    00101xxxB (28H) Energy Management System
    00110xxxB (30H) Bill Validator
    00111xxxB (38H) Reserved for Future Standard Peripheral
    01000xxxB (40H) Universal Satellite Device #1
    01001xxxB (48H) Universal Satellite Device #2
    01010xxxB (50H) Universal Satellite Device #3
    01011xxxB (58H) Coin Hopper or Tube – Dispenser 1
    01100xxxB (60H) Cashless Device #2
    01101xxxB (68H) Age Verification Device
    01101xxxB (70H) Coin Hopper or Tube – Dispenser 2
    01111xxxB (78H) Reserved for Future Standard Peripherals
    . . .
    . . .
    . . .
    11011xxxB (D8H) Reserved for Future Standard Peripherals
    11100xxxB (E0H) Experimental Peripheral #1
    11101xxxB (E8H) Experimental Peripheral #2
    11110xxxB (F0H) Vending Machine Specific Peripheral #1
    11111xxxB (F8H) Vending Machine Specific Peripheral #2

    Da Endbenutzer die Universalität von Zubehör und die Einfachheit der Wartung und Aufrüstung in der späteren Phase berücksichtigen müssen, müssen sie ihr Maschinenzubehör universell machen, einfach aufrüsten und stabile und langlebige Lieferanten haben. Auch wenn der Automatenhersteller diese Maschine in Zukunft nicht mehr produziert, wenn es Zubehörprobleme gibt, kann er sie zum einfachen Austausch und zur Wartung selbst kaufen. Die 18-jährige kontinuierliche Forschung und Entwicklung, Produktion und Modernisierung von WAFERSTAR haben die Stabilität der Kundenmaschinen sichergestellt.
        1. Wählen Sie eine Android Hauptplatine aus, um als Masterboard des Automaten zu arbeiten.
        2. Bestellen Sie eine MDB-RS232 Professional Version Adapterbox.
        3. Bestellen Sie ein MDB Interface Altersprüfungs-Slave-Gerät, wenn Sie kein echtes Altersprüfungsgerät haben, nur die Funktion überprüfen möchten, können Sie eine Altersprüfungs-Simulatorbox von der Waferstar-Firma bestellen. Natürlich ist es am besten, ein Standard MDB Interface AGE Verifikationsgerät zu bestellen.

    Normalerweise kann der Kunde die MDB-RS232-Box direkt bei der Waferfirma bestellen. Für die Muster können Sie im aliexpress Store bestellen: https://cnkiosk.aliexpress.com

    Zur Musterbestellung


    Bestellen Sie die Muster im Online-WAFERSTAR-Aliexpress-Shop.

    Über WAFERSTAR®


    Designexperten im Bereich Automatenzahlungsprodukte

    Die Firma WAFER ist seit mehr als 15 Jahren Spezialist für die Entwicklung und Herstellung von MDB-Konvertern für Verkaufssysteme. Seit 2006 wird HUOBEI von Waferstar betrieben und entwickelt die RS232-MDB-Adapterbox und registriert die Marke für die Anwendung von Kiosk-Automatensystemen. Nach rund 10 Jahren im Bereich der MDB-Zahlungstechnologie und zum führenden Entwickler und Hersteller von Zahlungsadaptern in China. und auch in viele Länder exportiert. Kann SB-Zahlungen, umfassende Lösungen für Produkte im Bereich Automatensysteme anbieten.

    MDB-RS232®,MDB2PC®,RS232-MDB®,PC2MDB® alle sind unsere eingetragene marke. Mit reichhaltiger Erfahrung im elektronischen Produktdesign und kontinuierlichen Design-Updates und -Upgrades haben unsere Produkte bereits eine gute Marktabsatz- und langfristige Betriebsgarantie und haben das Vertrauen der Kunden in China und im Ausland gewonnen.
